泰克吉時利4200A-CVIV開關測試,泰克代理商

把各種測量集成到器件特性分析中困難的問題之一，是每種測量類型基本上都要求不同的線纜。選擇與測量類型配套的線纜增強了測量完整性。但是，改變每種測量類型的電纜耗時很長，許多用戶只能接受次優結果。此外，在重新連接電纜時，用戶會面臨電纜重連不正確的風險，進而導致錯誤，需要額外的調試時間。更糟糕的是，這些錯誤在很長時間內都可能注意不到。

應用需求進行創新  新型吉時利4200A-CVIV高速度、高完整性開關解決方案幫助客戶輕松完成復雜測試。4200A-CVIV多通道開關在I-V測量和C-V測量之間自動切換，C-V測量可以移動到任何輸出通道上，而不需重新布線。這種4通道開關允許用戶在I-V和C-V測試期間保持相同的阻抗，可以把探針保留在晶圓測試站上。另外，用戶不需要改變測試設置和電纜連接，從而增強測量的準確性。

雙像素二極管特性分析應用

    伯克利國家實驗室檢測器部門的科研人員正在開發更高效的硅檢測器，用來監測空基應用中使用的各種放射信號，如X射線。其檢測器是一種雙像素二極管傳感器。雙像素二極管由兩個PIN二極管組成，每個二極管的陽極相連。開發工作包括在工廠鑄造晶圓。晶圓鑄造工藝一般要求在晶圓制作的各個階段及在晶圓完工時進行測試，以保證工藝完整性，確保原型器件滿足設計規范。

    典型的器件特性分析包括在高達100V和CV (電容-電壓)的正向和逆向偏置條件下分析IV特性。由于器件是雙二極管排列，因此每個器件要執行兩次IV和CV測試，一對二極管中每個二極管測試一次。在使用老式測試配置和設備時，整個器件特性分析中每個器件需要長達10分鐘才能完成IV和CV測試。

    將老式IV/CV測試設備換上吉時利Model 4200A和新CVIV多開關后，客戶的測試時間明顯縮短，因?yàn)椴恍枰獮槊糠N測試類型手動重新配置測試，大大改善了數據采集和管理工作。

    通過利用4200A-CVIV多開關來消除測試站重新配置，并在Clarius測試軟件內部綜合執行所有測試，總體測試時間從6分鐘縮短到僅12秒。盡管這不是生產環境，但測試時間縮短到幾秒仍令科研人員非常高興，因?yàn)樗麄兛梢园阎攸c(diǎn)放在研究上，更快地了解器件特點。

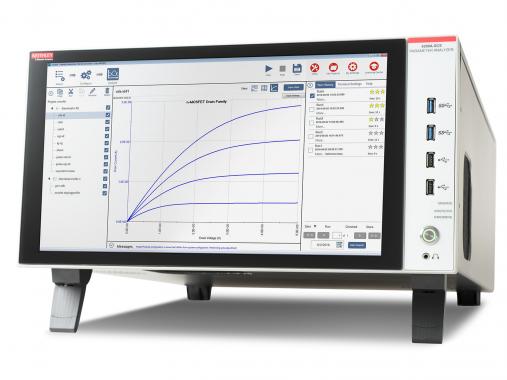

     泰克高性能4200A-SCS 是一個模塊化、可定制、高度一體化的參數分析儀，可同時進行電流-電壓 (I-V)、電容-電壓 (C-V) 和超快脈沖 I-V 電學測試。使用其可選的 4200A-CVIV 多通道開關模塊，可輕松地在 I-V 和 C-V 測量之間切換，而無需重新布線或抬起探針。4200A-SCS參數分析儀可大大加快客戶的測試速度，廣泛用于材料研究、半導體器件設計、工藝開發或生產的復雜器件。

     我們公司代理銷售中電科思儀/Ceyear、恩智/NGI、橫河/YOKOGAWA、是德科技/Keysight、華儀/ECC、泰克/Tektronix、吉時利/Keithley、普源精電/RIGOL、羅森伯格、固緯電子/gwinstek、羅德與施瓦茨、阿美特克、臺灣致茂、福祿克、高美測儀、艾德克斯、MCC、費思泰克、同惠電子、法國CA、克列茨等品牌;提供示波器、網絡分析儀、功率分析儀、頻譜分析儀、光譜分析儀、熱像儀、信號發生器、信號源、交流電源、直流電源、源表、示波記錄儀、數字功率計、無紙記錄儀、數據采集系統、測試線纜、連接器、天線、傳感器、LCR測試儀、電子負載、邏輯分析儀、數據采集器、安規測試儀、信號分析儀、示波器探頭、電流探頭、電壓探頭、阻抗分析儀、皮安表、納伏表、靜電計、參數分析儀、耐壓測試儀、開關電源、混頻器、變頻器、環形器、電子管、水負載、測試電纜、校準件、EMC電磁兼容測試等產品銷售、系統集成、軟件開發等服務.客服電話：18518917293

• 示波器探頭-泰克了解更多

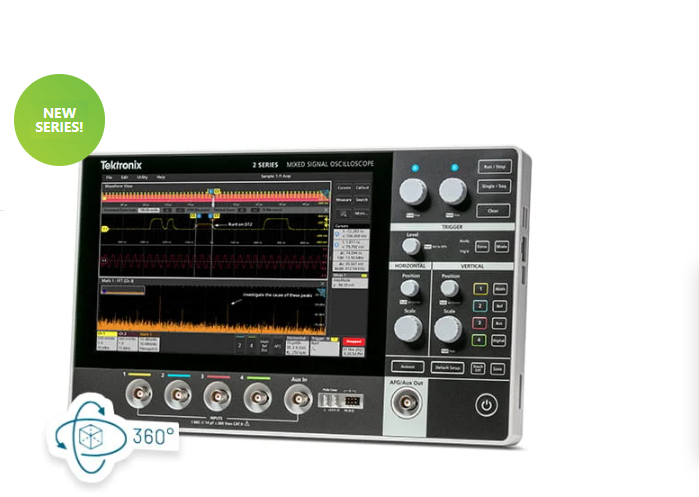

• 2 系列MSO混合信號示波器-泰克了解更多

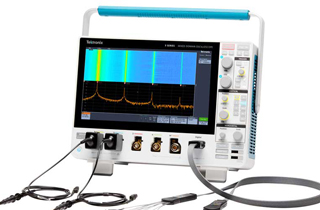

• 3系列MDO混合域示波器-泰克了解更多
• 4 系列MSO混合信號示波器-泰克了解更多
• Keithley4200A-SCS參數分析儀-泰克與吉時利了解更多

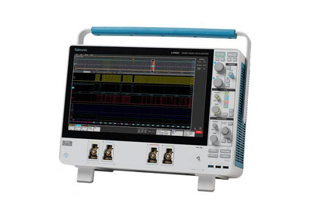

• 6 系列 MSO 混合信號示波器了解更多

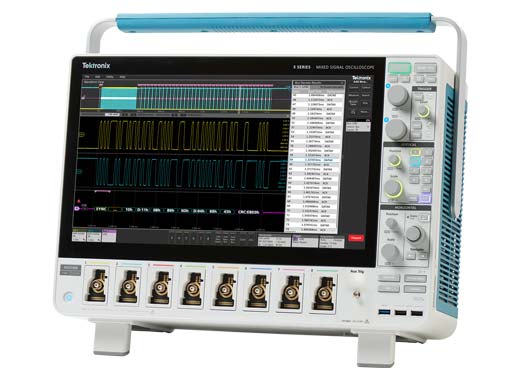

• 5系列緊湊型混合信號示波器-泰克了解更多
• MSO5B系列混合信號示波器-泰克了解更多
• 2002系列配有掃描功能的8位半萬用表了解更多
• 2015THD和音頻分析萬用表了解更多

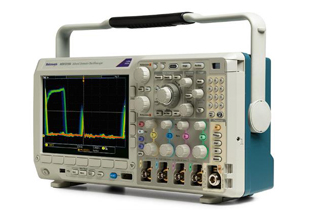

• MDO3000 混合域示波器-泰克了解更多

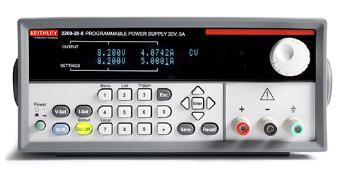

• 2200USB和GPIB可編程直流電源-泰克與吉時利了解更多
