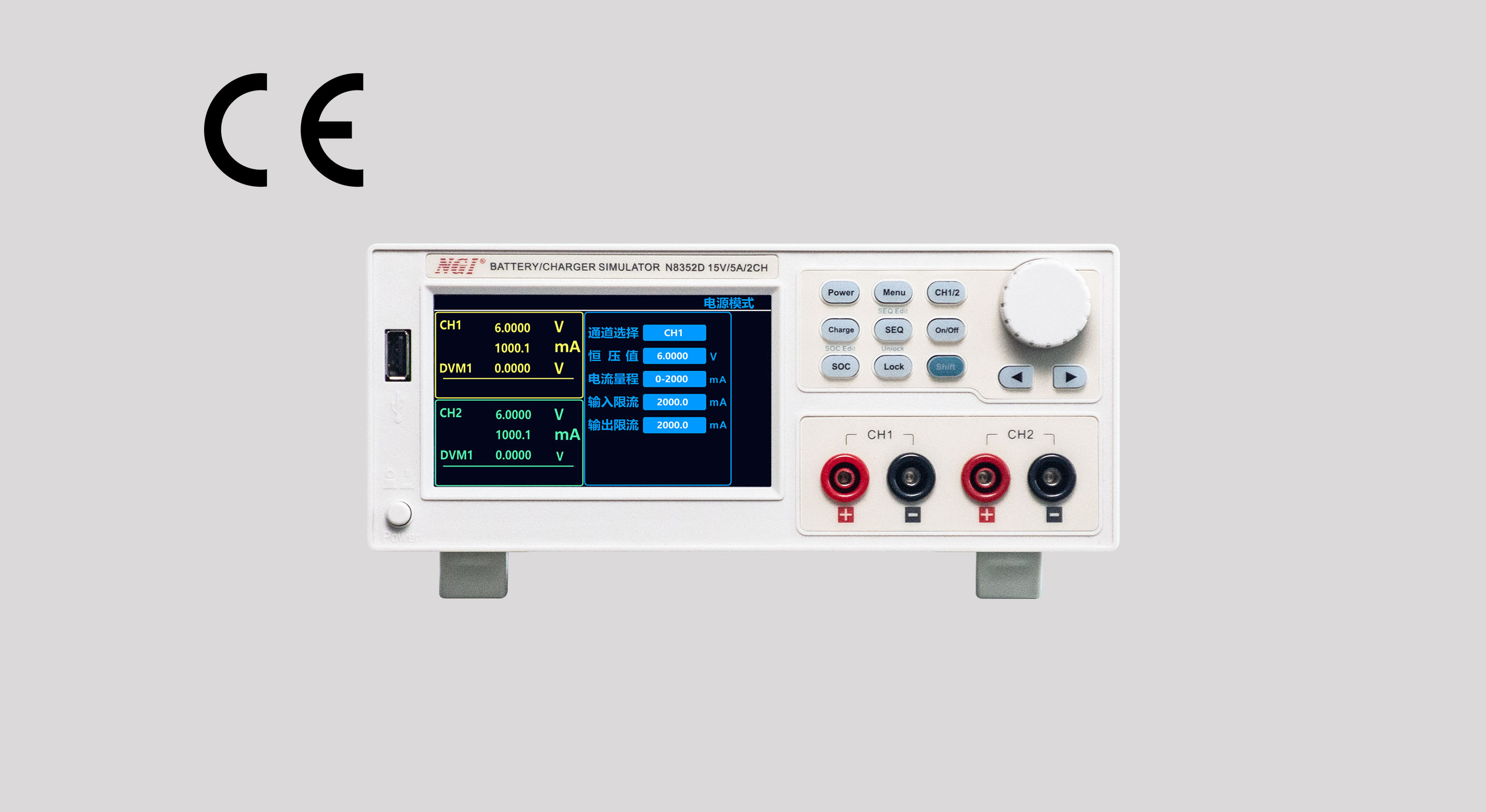

N8352系列高精度雙通道可編程電池模擬器為針對便攜式電池供電產品（如藍牙耳機、手機、AR/VR智能終端、電動工具等）研發與測試而設計的專用測試儀器。電流雙向流動，電流工作狀態和負載工作狀態可快速切換。采用觸控屏設計，UI設計友好，操作便捷。輸出特性可與真實電池媲美，動態響應特性快，電壓上升與下降無過沖過放，波形穩定。分辨率高達μA級別，可測試回路靜態功耗等特性。可廣泛應用于消費類電子產品測試領域。
■ 電壓范圍：0~6V/0~15V/0~20V
■ 內置2路高精度DVM測量
■ 四線制測量方式、帶Sense線
■ 可變輸出阻抗
■ 支持電壓梯度調節與過流保護
■ 電流范圍：±1A/±2A/±3A±5A
■ 超高精度與超低分辨率
■ 超快無過充瞬態響應
■ 大尺寸觸摸屏，高清截圖
N8352具有如下核心功能：
電源模式：作為兩通道電源使用，可以設定輸出電壓以及輸出限流值，根據負載狀態自動切換恒壓模式或者恒流模式，多個電流量程，提高輸出與測量準確度。
電池模擬：N8352雙通道可獨立設定初始電壓值、內阻值、電池容量等電池相關的參數，并對其進行實時回讀。解決真實電池在測試中無法隨意控制電池參數的難點，提高測試研發中的效率。
故障模擬：除了電池的正常狀態，還可以模擬電池以下故障狀態：正負極斷路、正負極反接、正負極短路。
電流雙向流動，既可做電源又可作負載
(1) 電流雙向流動，同一臺設備在同一種連接方式下，既可吸入電流又可輸出電流。
(2) 輸出端有開關組件，關閉狀態斷開與外界回路物理連接。
DVM測試功能
N8352系列除提供電池模擬器功能之外還提供基礎電路測量功能，內置2路高精度DVM數字萬用表來測試外部電壓，電壓范圍為-30V~30V，顯示分辨率為0.1mV。顯示數據實時刷新在觸控屏上，方便用戶直接觀察電壓變化情況。可變輸出阻抗，真實模擬電池內阻
N8352具備電池內阻模擬功能，并支持內阻值可編程，可編程范圍為：0-1Ω，可模擬與真實電池內阻特性一致的變化曲線。N8352與電池在原理上如圖所示：
N8352系列無論在空載還是帶載情況下都能確保電壓變化無過沖過放，防止因電壓過沖過放對被測品造成損傷從而影響產品品質。符合對電源要求苛刻的產品測試要求。
當前市場上大部分消費類電子產品需搭配鋰離子電池供電，尤其智能手機行業，電池續航問題日顯突出，對手機電池測試也越來越嚴苛，相較真實電池，使用模擬電池測試具備以下優點：可模擬電池變化曲線特性模型，縮短測試周期，還通過既定的模型反復測試，提高測試數據的可靠性。
N8352兩個通道電流均可充可放，因而可將任一通道作為電源，另一通道模擬電池，分別連接至被測手機的電源端與電池端，無需更改接線，即可測試手機電池充放電性能。使用單臺機器便可實現對一塊充放電保護板的測試，無需額外的開關切換，極大的簡化測試系統復雜度，提高測試的穩定性和效率。
電池模擬相較于真實電池的優勢：
■ 適用于任意規格的電池模型
■ 可測試待機靜態功耗
■ 可變內阻輸出功能
■ 內置故障模擬
■ 可任意設置電池模擬的起始點
■ 強大的保護功能，無任何電池安全隱患和風險
